項目
|
加工能力
|
工藝詳解
|
圖解
|
板子層數
|
1層~40層
|
層數,指設計文件的層數,暫時只接受10層以下,最終以網站公告為準
|
|
板材類型
|
22F,CEM-3,F(xiàn)R-4,高速板,高頻板,陶瓷板…
|
FR-1一5,鋁基,銅基,HDi,軟硬結合特殊材料
|

|
生產工藝
|
導電膠,沉厚銅,沉簿銅由低到高…
|
傳統鍍錫工藝正片
|
|
最大尺寸
|
650x1300mm
|
常規版尺寸為550x420mm,超過該尺寸為超長板,具體以文件審核為準。
|
|

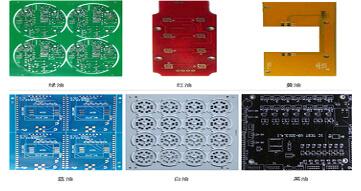

阻焊類型
|
感光油墨
|
感光油墨是現在用得最多的類型,熱固油一般用在低檔的單面紙板。如右圖
|

|

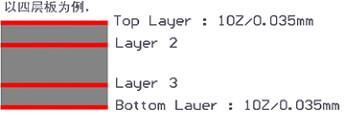

成品面銅
|
25um/180um(1OZ/2OZ)
|
指成品電路板外層線路銅箔的厚度,1 OZ=35um ,2 OZ=70um。默認常規電路板外層銅箔線路厚度為1oz,最多可做2oz(需下單備注說明)。如右圖
|

|

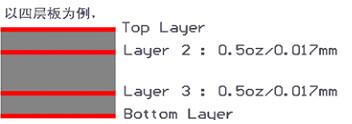

內層銅厚
|
15um/180um(0.5 OZ)
|
指成品多層板內層線路銅箔的厚度,默認常規電路板內層銅箔線路厚度為0.5oz。如右圖
|

|
外形尺寸精度
|
±0.2mm
|
<0.2mm,極限+_0.05加價延時,CNC外形公差±0.2mm , V-cut板外形公差±0.5mm
|
|
板厚范圍
|
0.2--6.0mm
|
目前生產板厚:0.2/0.4/0.6/0.8/1.0/1.2/1.6/2.0/2.2/2.4/2.6/2.8/3.0/3.2 mm
|
|
板厚公差
(T≥1.0mm)
|
± 10%
|
比如板厚T=1.6mm,實物板厚為1.44mm(T-1.6×10%)~1.76mm(T+1.6×10%)
|
|
板厚公差
(T<1.0mm)
|
±0.1mm
|
0.7mm(T-0.1)~0.9mm(T+0.1)
|
|
鉆孔孔徑( 機械鉆)
|
0.15--6.5mm
|
0.15mm是鉆孔的最小孔徑,6.5mm是鉆孔的最大孔徑,如大于6.3mm工廠要另行處理
|

|
孔徑公差(機器鉆)
|
±0.08mm
|
鉆孔的公差為±0.08mm, 例如設計為0.6mm的孔,實物板的緣縱模比8:1在0.52--0.68mm是合格允許的
|
|

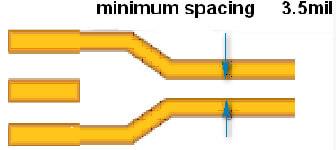

線寬線隙
|
0.06mm
|
多層板3.5mil 單雙面板5 mil
|

|
最小過孔內徑 及外徑
|
內徑最小0.2mm,外徑(diameter)最小0.45mm
|
內徑最小0.2mm,外徑(diameter)最小0.45mm
|

|
阻焊橋
|
0.125mm
|
單雙四六層不做,會增加15%成本,八層以上可以做
|
|
過孔單邊焊環
|
≥0.153mm(6mil)
|
如導電孔或插件孔單邊焊環過小,但該處有足夠大的空間時則不限制焊環單邊的大小;如該處沒有足夠大的空間且有密集走線,則最小單邊焊環不得小于0.153mm
|

|
最小字符寬
|
≥0.15mm
|
字符最小的寬度,如果小于0.15mm,實物板可能會因設計原因而造成字符不清晰
|
|
最小字符高
|
≥0.8mm
|
字符最小的高度,如果小于0.8mm,實物板可能會因設計原因造成字符不清晰
|
|
走線與外形間距
|
≥0.3mm(12mil)
|
鑼板出貨,線路層走線距板子外形線的距離不小于0.3mm;V割拼板出貨,走線距V割中心線距離不能小于0.4mm
|

|
最小工藝邊
|
3mm
|
|

|

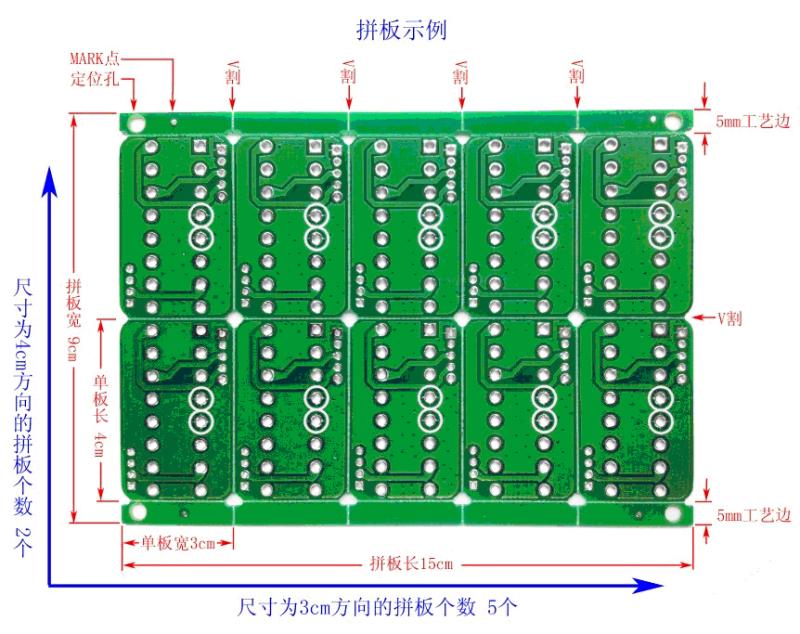

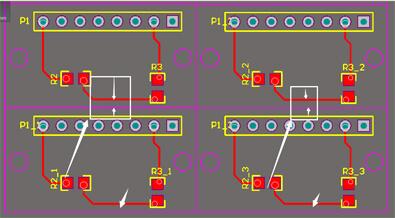

拼板:無間隙拼板
|
0間隙拼
|
是拼版出貨,中間板與板的間隙為0(文檔有詳解)
|

|

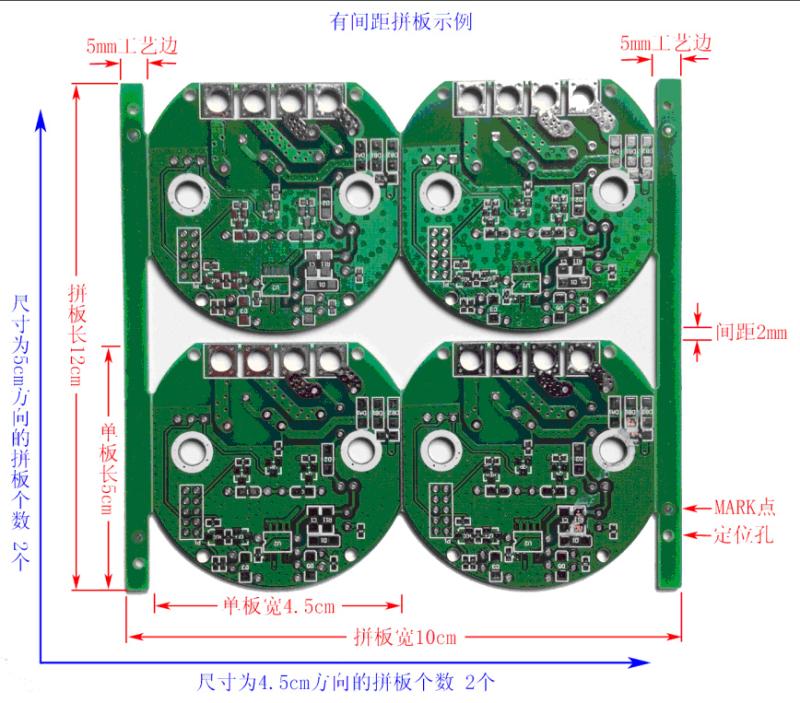

拼板:有間隙拼板
|
1.6mm
|
有間隙拼版的間隙不要小于1.6mm,否則鑼邊時比較困難
|

|
半孔工藝最小孔徑
|
槽孔,半孔最小孔徑:0.6mm
槽孔開??梢宰龅?.3mm
|
半孔工藝是一種特殊工藝,最小孔徑0.6mm
|
|
注意事項1:

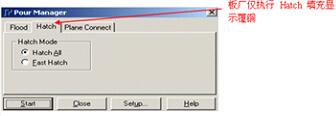

Pads廠家鋪銅方式
|
Hatch方式鋪銅
|
廠家是采用還原鋪銅,此項用pads設計的客戶請務必注意
|

|
注意事項2:
Pads軟件中畫槽
|
用Drill Drawing層
|
如果板上的非金屬化槽比較多,請畫在Drill Drawing層
|
|
Protel/dxp軟件中開窗層
|
Solder層
|
少數工程師誤放到paste層,小微對paste層是不做處理的
|
|
Protel/dxp外形層
|
用Keepout層或機械層
|
請注意:一個文件只允許一個外形層存在,絕不允許有兩個外形層同時存在,請將不用的外形層刪除,即:畫外形時Keepout層或機械層兩者只能選其一
|
|
飛針測試
|
|
最大尺寸650cmx1300cm
|
|
電測試架
|
|
最大尺寸520cmx520cm
|
|
